Ordonnancement des évènements

• Ordonnancement par séquenceur
• Le privilège
• Séquenceur circulant - Anneau virtuel
• Séquenceur circulant - Variables d'état
• Séquenceur circulant - Panne d'un processus
• Séquenceur circulant - Réinsertion d'un processus
• Séquenceur circulant - Le jeton
• Séquenceur sur une voie à diffusion
• En cas de panne du site i

Ordonnancement par séquenceur

Le séquenceur évite les trous dans la numérotation.

Un séquenceur S délivre une valeur entière > 0.

Fonction ticket(S).

Deux propriétés :

P1 : si a et b deux opérations ticket(S) alors a > b ou b > a.

P2 : si a est une exécution de t = ticket(S) alors t est le nombre d'opérations ticket(S) qui ont précédé a.

P1 est l'EM sur ticket(S) et P2 est l'absence de trous.

Le privilège

Mise en oeuvre générale d'un séquenceur = faire circuler un privilège entre les sites.

Privilège = valeur courante du séquenceur.

Quand site i possède le privilège, il peut faire ticket(S).

shadow_right.gif" Séquenceur circulant.

shadow_right.gif" Séquenceur sur une voie à diffusion.

Séquenceur circulant - Anneau virtuel

Définir un itinéraire pour le parcours du privilège.

Méthode simple = chaque site communique avec 2 sites voisins.

Un numéro unique est attribué à chaque site.

Chaque site i a un voisin successeur suiv(i) et un prédécesseur pred(i).

shadow_right.gif" anneau virtuel.

Le privilège tourne toujours dans le même sens.

En cas de panne d'un site shadow_right.gif" reconstruction de l'anneau shadow_right.gif" reconfiguration (mise à jour des variables suiv et pred).

Site défaillant remis en route shadow_right.gif" réinsertion.

Séquenceur circulant - Variables d'état

1- Fonctionnement sans pannes.

Soit K (K > 1).

Sur chaque site i, P_i assure la circulation du privilège.

Chaque P_i a une variable S[i] (0 S[i] K-1).

S[i] peut être modifiée par P_i et lue par P_suiv(i).

P_i possède le privilège quand :

S[i] S[i-1] pour i 0 S[0] = S[N-1] pour i = 0

Lorsque P_i possède le privilège il doit l'abandonner au bout d'un temps fini :

S[i] := S[i-1] pour i 0 S[0] := S[0] + 1 mod K pour i = 0

Équité = chaque processus reçoit le privilège à tour de rôle.

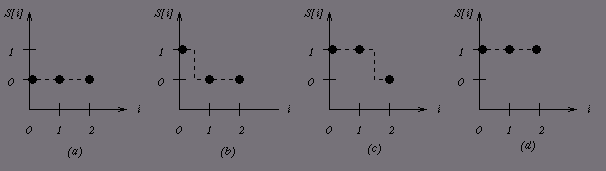

Exemple avec N=3, K=2 et S=000.

Évolution du système = 000 - 1 00 - 11 0 - 111 - 0 11 - 00 1

Séquenceur circulant - Panne d'un processus

Processus P_0 shadow_right.gif"

1- aucun nouveau front est créé.

2- disparition d'un front shadow_right.gif" regénération par P_0.

Processus P_0.

shadow_right.gif" impossible de regénérer le front.

Le processus qui joue le rôle de P_0 est le seul tel que pred[i] > i.

Chaque processus est programmé pour jouer le rôle de P_0.

si (pred[i] > i)
alors
  << Comportement selon P_0>>
sinon
  << Comportement selon P_i>>

Séquenceur circulant - Réinsertion d'un processus

1- Reconfigurer l'anneau virtuel.

2- réinitialiser S[i].

Il faut que j (j = suiv(i)) n'autorise pas la lecture de S[j] pendant la SC.

si (j < i) alors S[i] := S[j]-1 mod K sinon S[i] := S[j]

Séquenceur circulant - Le jeton

Variable d'état = théorie.

Le privilège = 1 jeton qui circule sur l'anneau.

Le jeton porte la valeur v.

Avant la transmission du jeton :

S[j]:=v pour j 0 v := v+1 mod K; S[j]:=v pour j = 0

À chaque passage du jeton sur j, une horloge de garde est armée.

Si l'horloge se déclenche, j consulte S[i] (i = pred(j)).

si (j > i) et (S[j] S[i]) ou si (j <) et (S[j] = S[i]) Alors le jeton est considéré comme perdu.

j le régénère avec S[i] et réarme son horloge.

Séquenceur sur une voie à diffusion

1 site accède au médium grâce à un  communicateur.

1 message envoyé par i est diffusé à tous les sites (y compris i).

Tous les communicateurs classent les messages dans le même ordre.

shadow_right.gif" ordonnancement global.

Chaque site i a un compteur local cpt_i.

• ticket(S) = requête dans file d'entrée.
  i attend que la requête apparaisse dans la file de sortie.
• le site i traite toutes les requêtes ticket(S).
  Si site = j alors cpt_i++ sinon utiliser ticket puis cpt_i++.

En cas de panne du site i

Les autres sites continuent à fonctionner.

Pour se réinsérer, i envoie une requête de réinsertion à j.

j renvoie un message de synchronisation.

Quand le message apparaît dans la file de sortie :

• j envoie à i la valeur de cpt_j ;
• i :
  • ignore tous les messages < conserve tous les messages qui suivent (sans les traiter) jusqu'à la valeur de cpt_j,
  • met à jour son compteur.
